3D点云

PointNet

1、3D数据应用领域：self-Driving cars、Augmented Reality

如何获取3D数据：传感器扫描后得到的就是点云数据，Lidar、Depth camera

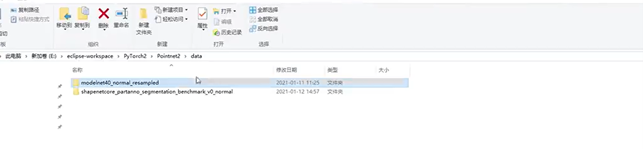

常见的点云数据集：

打开txt点云文件的3Dview软件：CloudCompare
6维数据：X Y Z Nx Ny Nz前三维是位置，后三维是法向量

2、通用网络架构：
分类任务Classification；部件分割Part Segmentation；场景分割Semantic Segmentation等

如何处理三维数据？
方法一：全角度拍摄物体照片，然后将图片通过CNN提取特征出来

方法二：直接3D点云数据输入

点云数据特性：
• 无序性：只是点而已，排序顺序不影响
• 近密远疏的特性：扫描与视角不同导致
• 非结构化数据，直接CNN有点难
• 要解决的任务就是如何对点云数据进行特征提取

Yolo为什么好用，因为Yolo是End2End的一种结构，所以在目标检测界非常受欢迎
而PointNet也是这么一种，它省去了那些预处理而直接利用点云，当下深度学习的核心思想就是一条龙服务(End2End),输入点云数据通过PointNet就能输出下列的对应数据
PointNet:Object Classification、Object Part Segmentation、Semantic Scene Parsing
3、PointNet基本出发点：
由于点的无序性导致，需要模型具有置换不变性；
直接利用Max函数（简单粗暴）；
能不能先升维然后再作Max操作（其实就是神经网络的隐层）；

4、基本模型架构：
分别对每个点进行特征提取（卷积或者全链接），再MAX得到全局进行输出

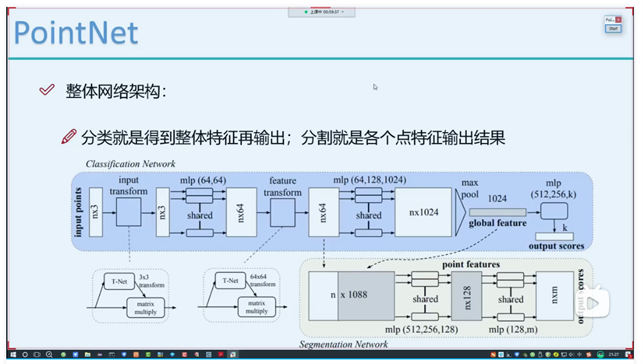

整体网络架构：
分类就是得到整体特征再输出；分割就是各个点特征输出结果

5、点云应用领域与发展趋势
3D点云应用：
• 点云分割
• 点云化工场景
• 点云配准
• 点云世界
• 点云应用
• 激光雷达
• 物体检测

一个推荐的数据集：
Urban-Scale Point Clouds in SenseUrban Dataset(Cambridge、Birmingham)

6、点云数据毕竟是扫描出来的，有些数据会不完整，因此需要去点云补全

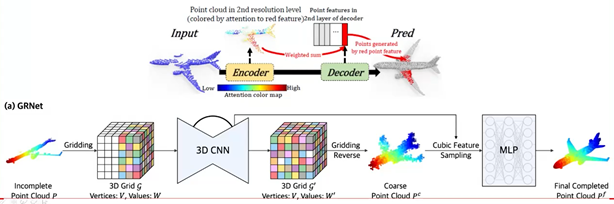

点云补全：
整体来说类似GAN和Unet那种感觉（编码解码网络）

点云生成：
算法和软件都用，很多都是基于深度学习算法将无人机图像做成3D点云。

点云物体检测：
其实传统图像中能做的都可以在点云中实现。

点云配准：
医学与地图构建中经常会使用到，可以当作是怎么项目的基础支撑。

三维重建基础

1、应用领域概述
把一系列的2D图像信息提取出3D图像信息
• 人物设定
• 虚拟现实
• 机器人手臂
• 辅助驾驶
• 定位与追踪

如何三维重建？
人工，软件等方法慢慢磨（那时相当地慢），目前可以通过激光雷达等获取深度与三维信息（这个贼鬼），可以采用适用的方法：使用各个视角图像进行三维重建（这个便宜还容易）

相机成像：小孔成像
相机坐标系、像素坐标系、世界坐标系

2、
TSDF（Truncated Signed Distance Function）截断有向距离场融合算法
先看咱们手里有啥东西：
1、原始图片；
2、对应的深度信息
3、每张图的相机位姿
4、相机内参

整体概述：

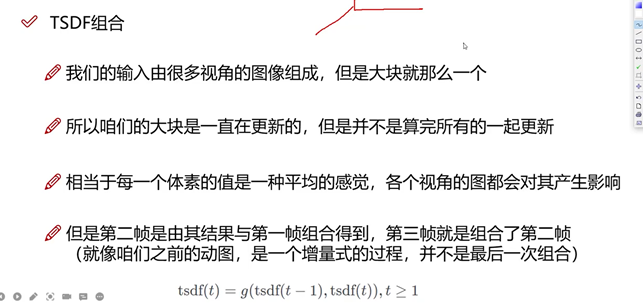

这个也就是TSDF的更新和组合的过程，一步步计算各个体素（位置的）TSDF值再把他们拼接起来
流程分析：
• 首先需要构建一大块空区域（不能太大，GPU放不下）
• 一般咱们把这个大区域叫做Volume
• 它由很多个小区域组成，每个叫voxel（体素）
• 需要计算每个voxel的TSDF值及其权重
初始化操作：
• 一个三维的大区域（TSDF图）由LWH个三维小方块组成
• 其中每个小方块的大小也是自己定义的，例如0.05m0.05m0.05m
• 5m5m5m的真实三维场景中有10^6个体素，计算量还是很大的
• 一般都用GPU来算，CPU也可以，但是会很慢

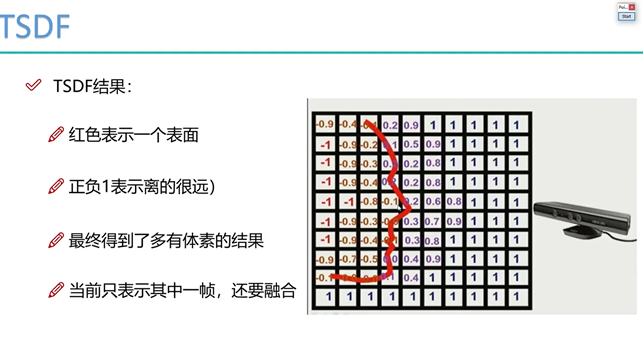

要对每一个体素计算什么呢？（一个体素的SDF值，是它到最近的表面的距离，T表示截断的意思，太近太远的设为定值）

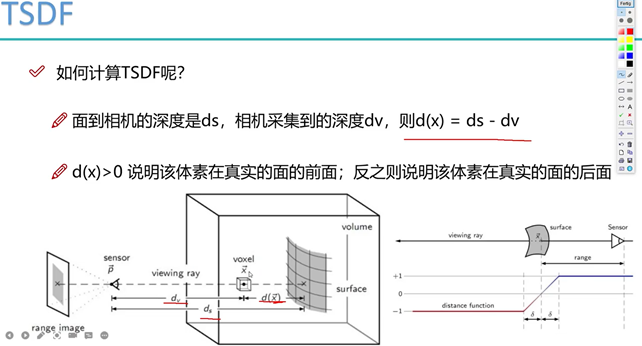

如何计算TSDF呢？
转换操作（ds,其实就是我们的深度图中的数值，深度图上的每一个点坐标是对应像素坐标系而言的）
• 遍历每一个体素，计算其在世界坐标系中的位置
• 根据初始化“大块”时设置的极点位置和体素大小决定
• 再将其在世界坐标中的值转换成其在相机坐标系中的位置（位姿RT已知）（其到相机坐标原点的距离就是dv）
• 再根据相机内参，转换到像素坐标（因为我们由深度图，得到像素坐标能得到其深度值）

Pytorch深度学习框架

1、创建一个矩阵：所有的结果都是tensor,它是底层
x = torch.empty(5, 3)
x
来个随机值试水：
x = torch.rand(5, 3)
x
初始化一个全零的矩阵:
x = torch.zeros(5, 3, dtype=torch.long)
x

2、Tensor常见的形式有哪些？
0:scalar, 通常是一个数值
1:vector，例如:[-5., 2., 0.],在深度学习中通常指代特征，例如词向量特征，某一维度特征等等v = [v1,v2,……,vn]
2:matrix, 一般计算的都是矩阵，通常都是多维度的
3:n-dimensional tensor
